Расположение устройств

В данном разделе задаётся расположение устройств на плане здания. Это позволяет формировать информацию о списках соседей для работы протокола 802.11k, что необходимо для корректного и быстрого роуминга клиентских устройств.

Создание плана этажа

Для создания плана этажа нужно сделать следующие действия:

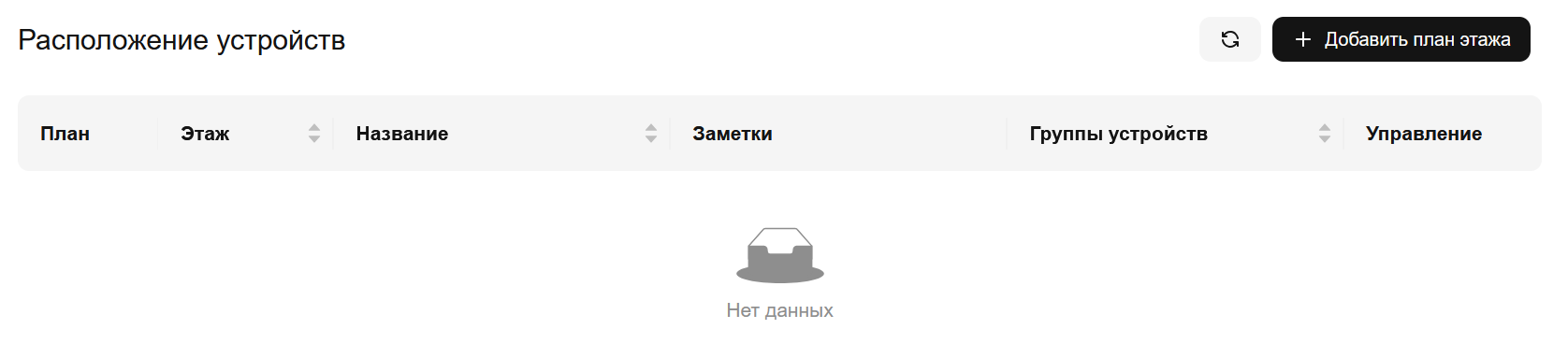

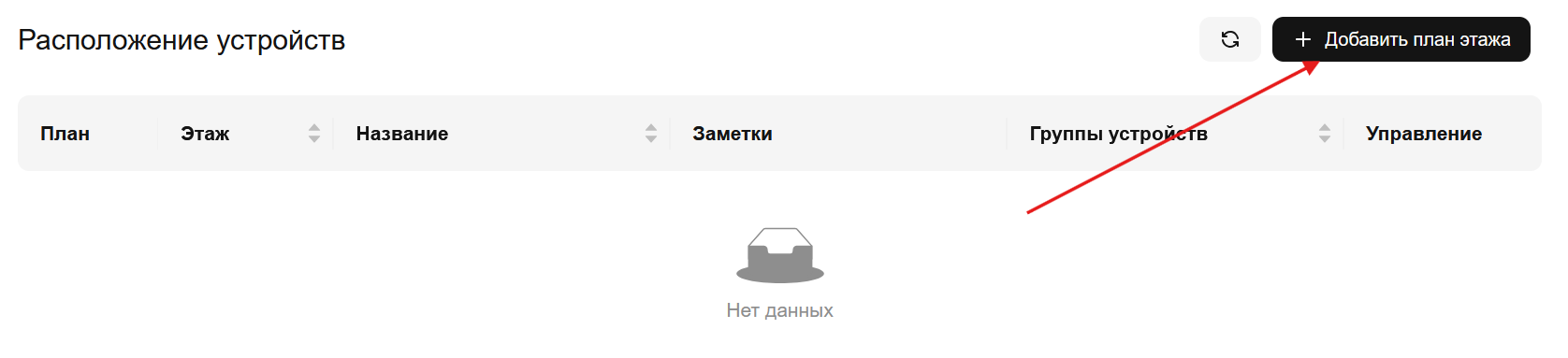

Необходимо нажать кнопку Добавить план этажа:

Далее необходимо указать:

• Номер этажа;
• Название этажа;
• Высоту потолка;
• Примечание (при желании);

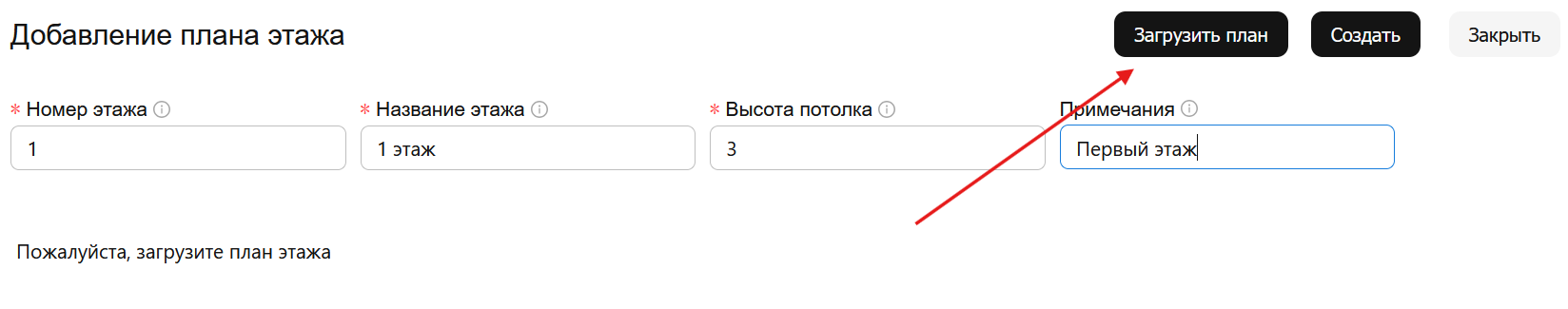

После заполнения данных полей необходимо нажать кнопку Загрузить план и выбрать файл с изображением этажа:

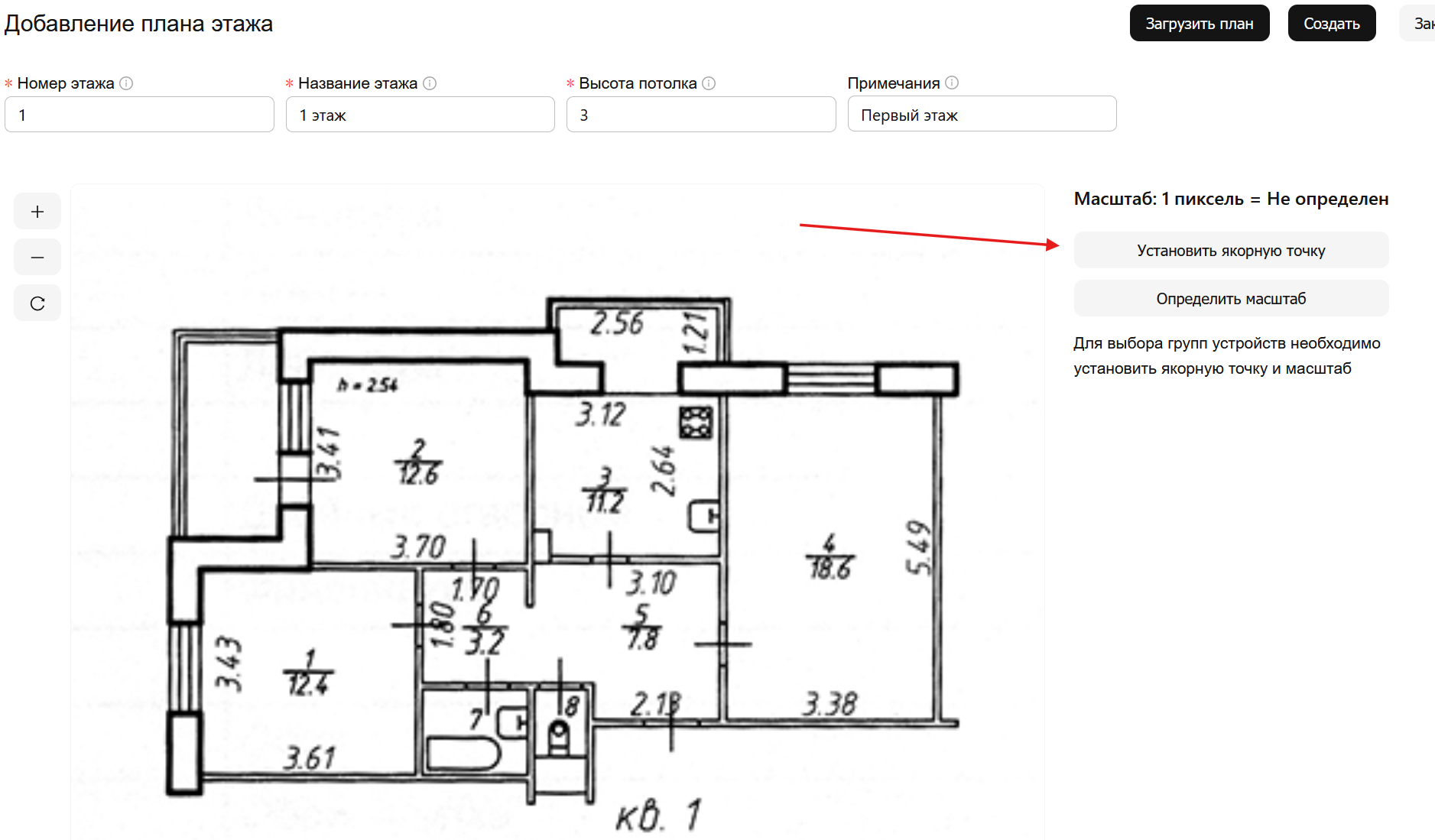

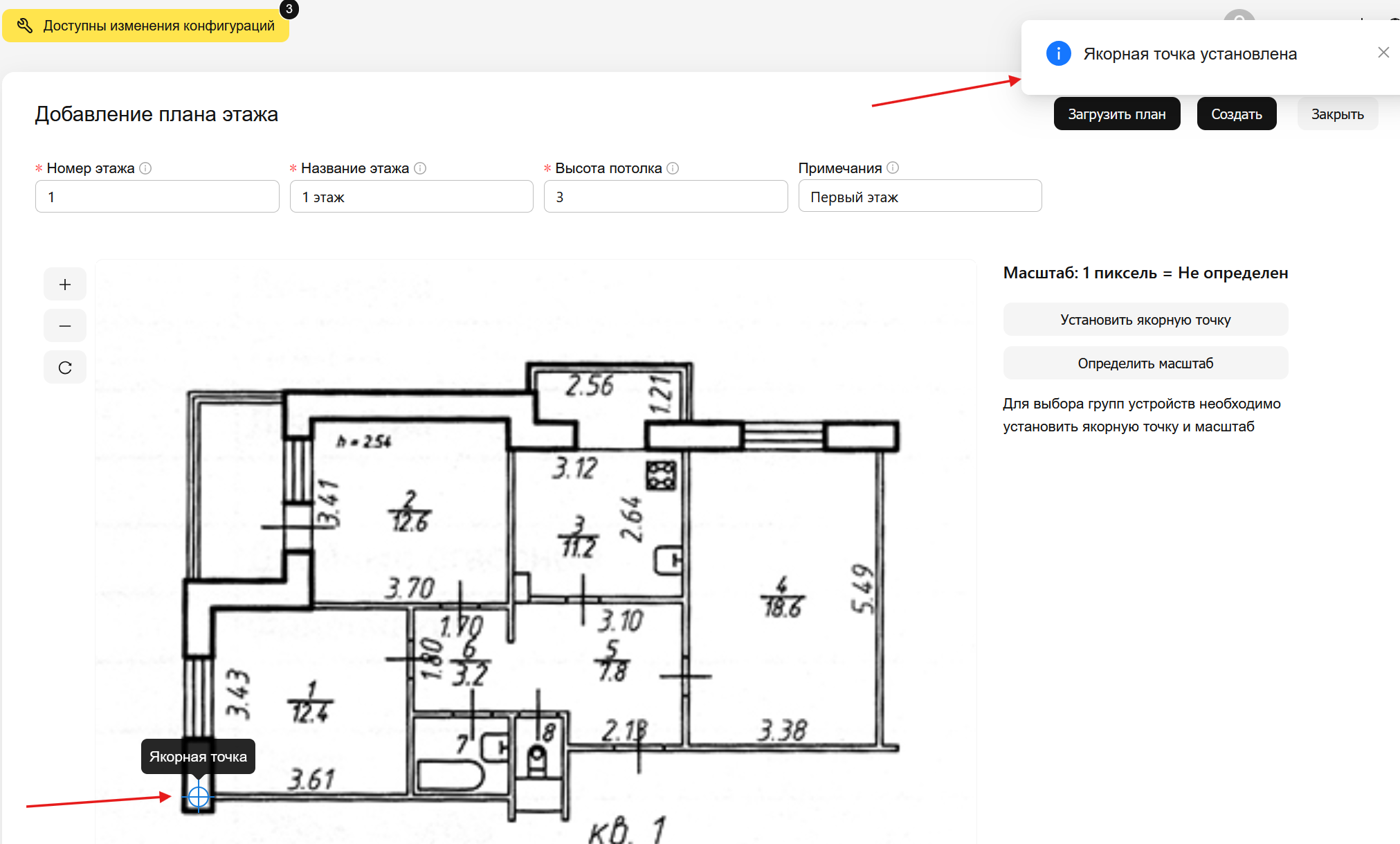

Установить якорную точку этажа нажав на клавишу Установить якорную точку:

После нажатия на клавишу, символ курсора сменится на крестик. Необходимо навести его на определённую точку на плане этажа, который вы хотите задать как якорную точку. После установки якорной точки, в правом верхнем углу будет всплывающее сообщение о том, что Якорная точка установлена.

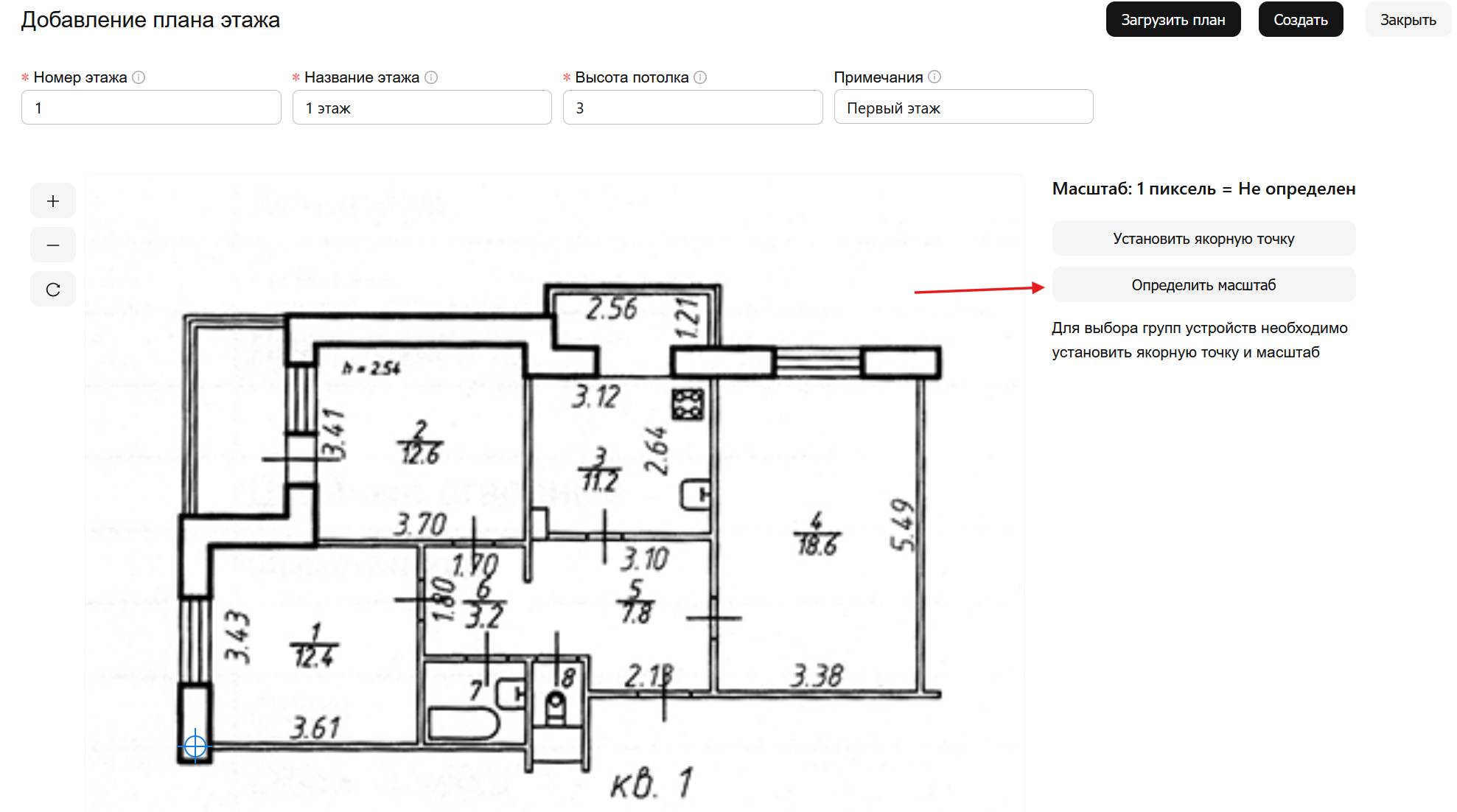

Следующим шагом необходимо Определить масштаб:

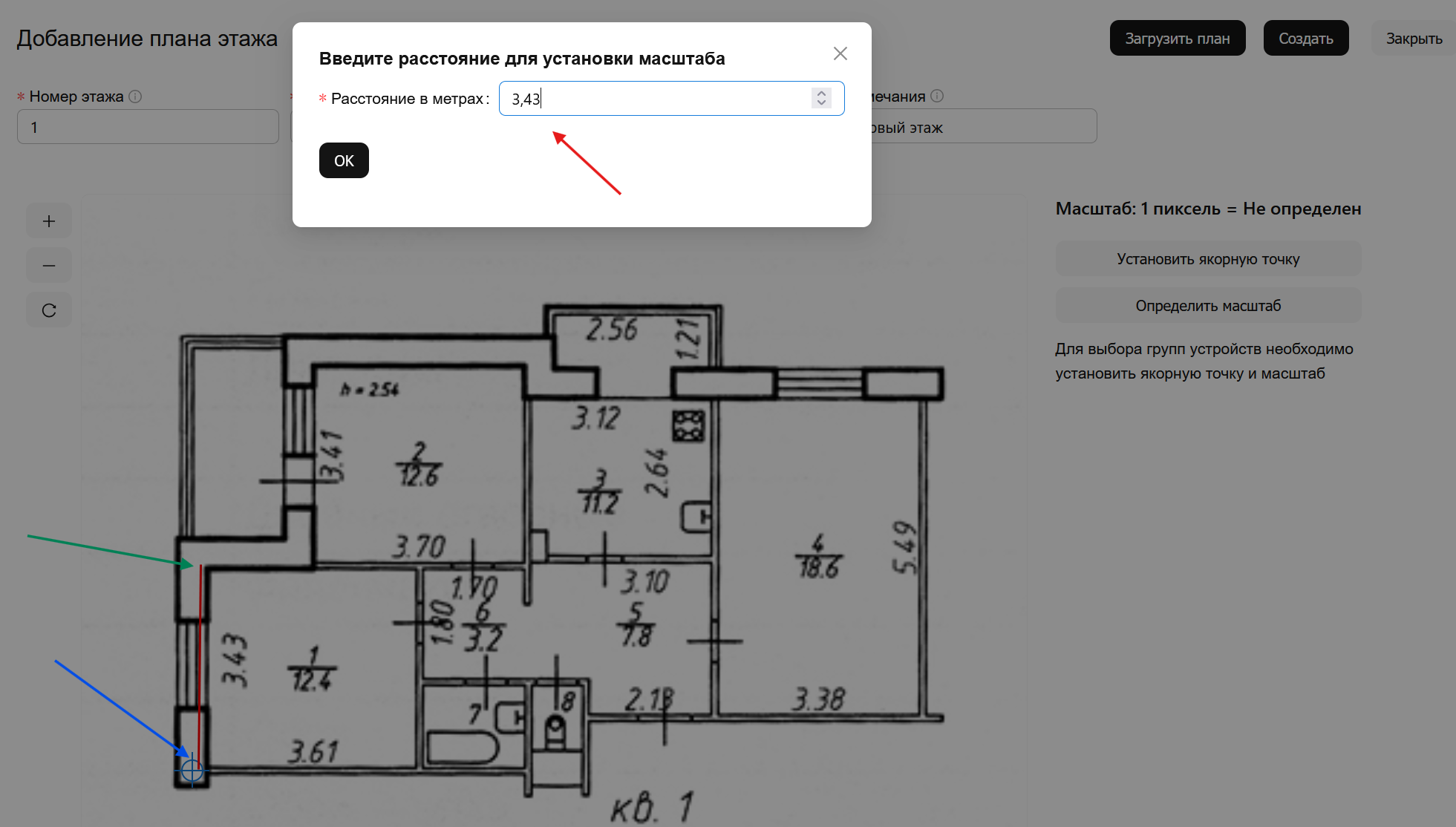

Вам будет предложено установить Первую точку, например, в месте, показанном синей стрелкой, и Вторую точку, например, в месте, показанном зелёной стрелкой, а далее указать расстояние в метрах и нажать OK:

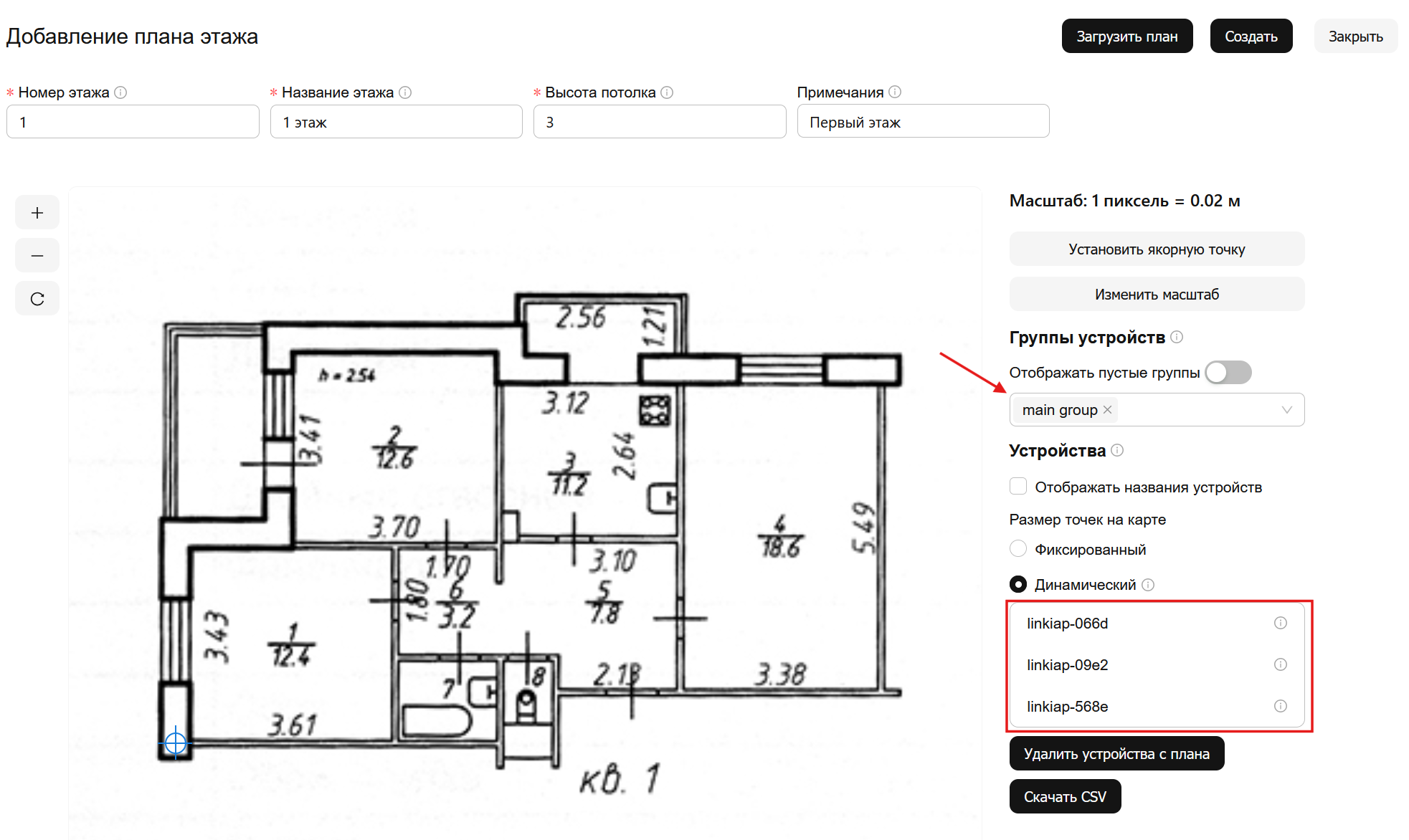

Теперь масштаб задан и можно приступать к расстановке точек доступа на этаже. Для этого выбираем группу точек доступа, которые будет размещать на этаже, ниже откроется список точек доступа из этой группы, которые необходимо расставить на карте перетаскиванием в соответствии с тем, как у вас реально расположены точки доступа на этаже:

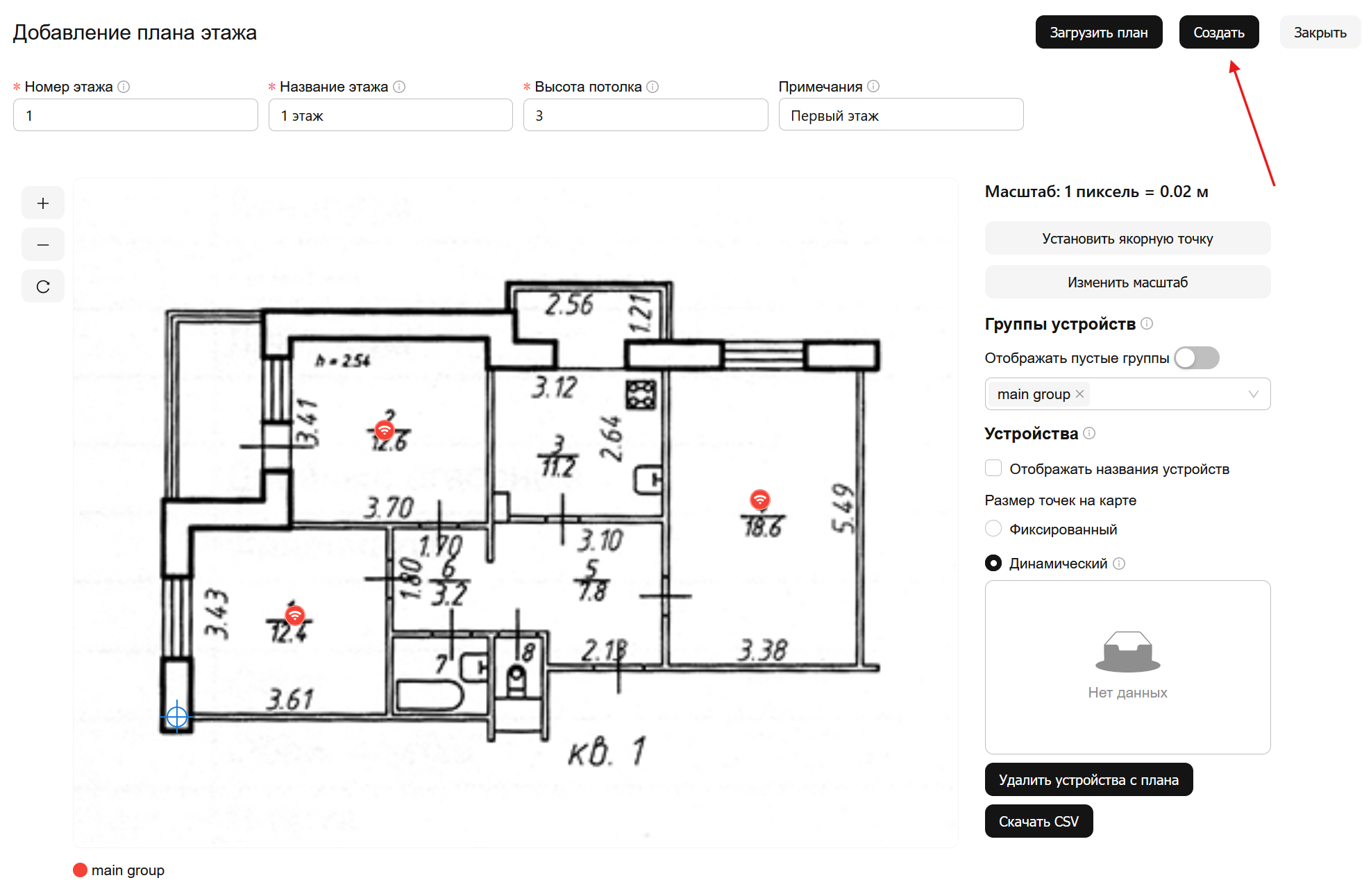

Результат должен получится, например, таким:

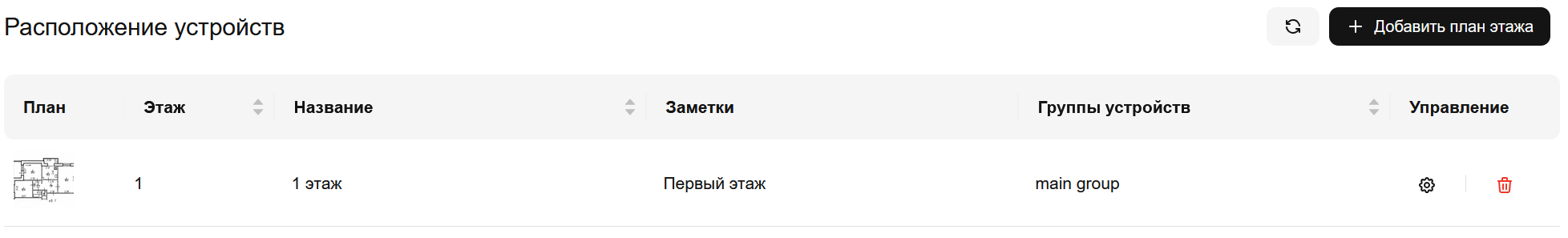

После этого нажимаем клавишу Создать (см. картинку выше). Справа вверху будут всплывающие сообщения о загрузке плана и готовности этажа. После этого можно нажать клавишу Закрыть и вернуться к списку этажей.

После этого контроллер автоматически рассчитает списки соседей для каждой точки доступа. Останется только Применить конфигурацию.

Редактирование списка соседей

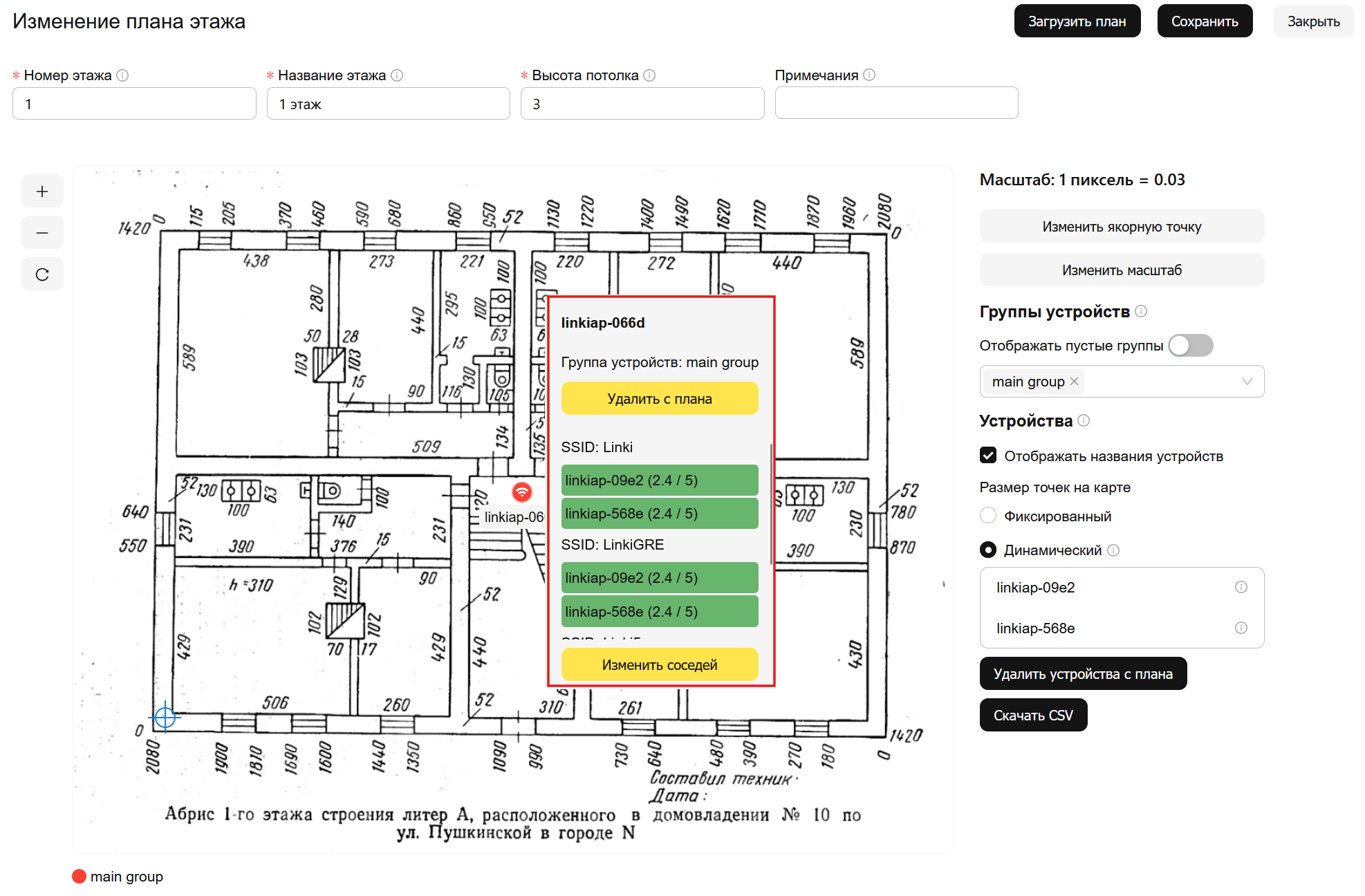

Иногда необходимо скорректировать списки соседних точек доступа для какой-то конкретной точки доступа. Для этого на плане этажа нужно на точке доступа кликнуть правой кнопкой мыши:

При этом появляется возможность:

• удалить точку доступа с плана;
• посмотреть кто у неё соседи в рамках конкретных SSID;

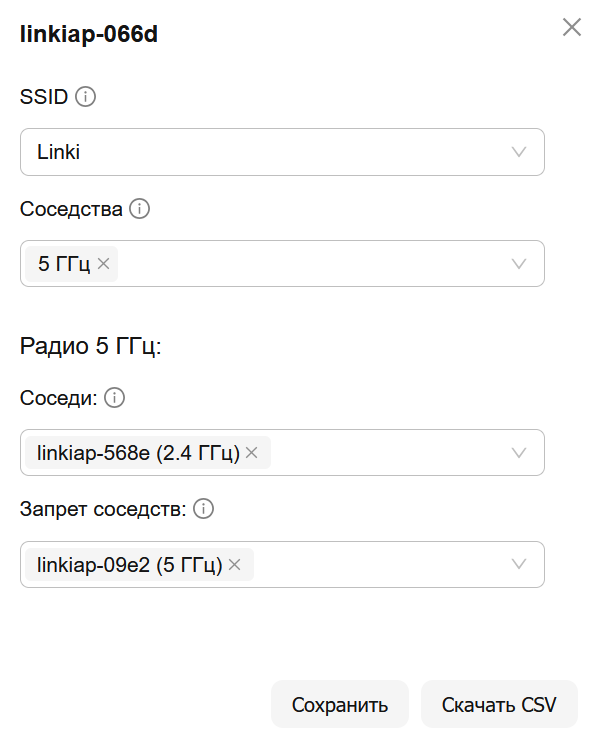

• изменить список соседей:
